Ensaios não destrutivos no mercado de alta performance: a oportunidade da termografia ativa na inspeção de bicicletas de carbono
- Renato Emerich
- 25 de jun.
- 5 min de leitura

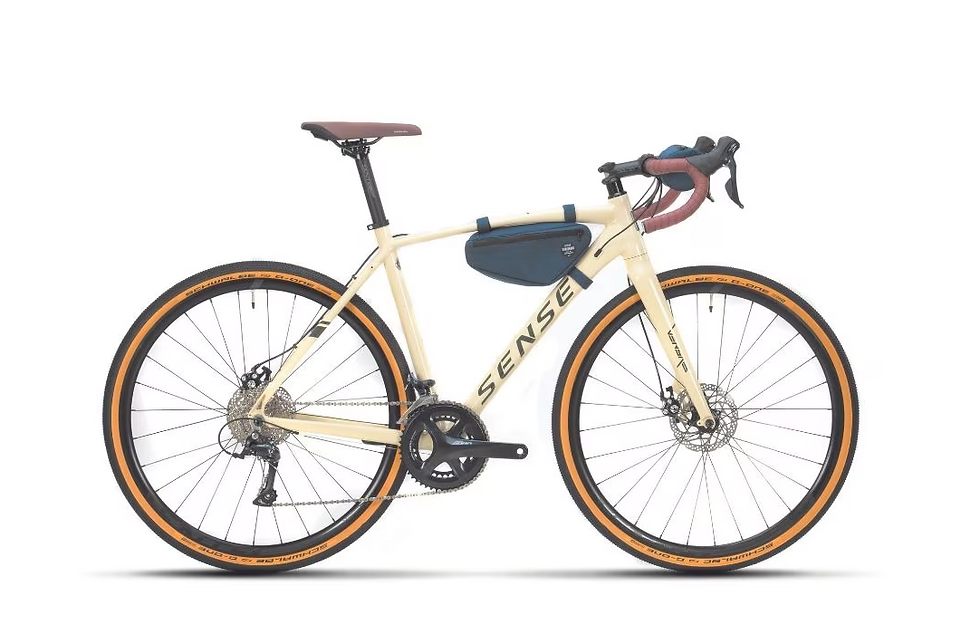

O mercado de bicicletas de alto rendimento experimentou uma transformação material definitiva com a consolidação do Polímero Reforçado com Fibra de Carbono (PRFC). Valorizado primordialmente por sua drástica redução de peso em relação aos metais tradicionais, o material alia essa leveza a uma elevada rigidez específica. Somado à capacidade de otimizar a distribuição de tensões por meio do direcionamento preciso de suas camadas de tecido (layup), o carbono tornou-se o padrão absoluto para atletas e entusiastas que buscam performance máxima, eficiência em subidas e aceleração responsiva
No entanto, essa evolução introduz um desafio crítico de segurança e gestão de risco. Ao contrário das ligas metálicas tradicionais (como o alumínio e o aço), que apresentam comportamento isotrópico e sofrem deformações plásticas visíveis antes de fraturar, o composto de carbono possui natureza anisotrópica e exibe um comportamento elástico linear frágil até a sua ruptura. Isso significa que, após uma queda ou impacto, um componente pode parecer esteticamente impecável na superfície pintada, enquanto esconde uma falha estrutural interna assintomática e severa.
A física da fadiga e o perigo dos danos latentes nas bicicletas de carbono
Quando uma bicicleta de carbono sofre um impacto, a energia do choque é absorvida internamente através de microfissuras na matriz de resina epóxi ou pelo descolamento molecular na interface entre a fibra e a resina. Esse fenômeno origina os chamados danos latentes, sendo a delaminação (a separação física entre camadas consecutivas de fibras) o defeito mais recorrente e perigoso.
Sob a ação da fadiga cíclica decorrente do uso contínuo, as forças dinâmicas da pedalada e as vibrações do terreno atuam diretamente sobre essa descontinuidade oculta. A intensificação dessas tensões locais em torno da microfissura pode ser modelada através da relação de concentração de tensões.
À medida que a delaminação avança no interior do material, a tensão mecânica local se intensifica de forma severa ao redor da falha oculta. Esse fenômeno cria uma sobrecarga em pontos específicos da estrutura que supera a resistência original projetada para o componente. Como consequência, a zona danificada se expande silenciosamente por baixo da pintura, preparando o caminho para uma quebra repentina e catastrófica assim que a peça for submetida a um esforço dinâmico mais intenso.
O fluxo de decisão pós-queda: o que pode ser reabilitado?
Após uma queda grave ou sinistro, os componentes estruturais devem passar por uma triagem técnica rígida para determinar sua viabilidade de uso, reparabilidade ou descarte definitivo. As consequências de uma falha em alta velocidade exigem critérios rigorosos de engenharia de compósitos.
Quadros: Apresentam elevada viabilidade de reabilitação mecânica devido à geometria tubular ampla e à espessura das paredes dos tubos principais. O protocolo envolve a desmontagem de periféricos para uma avaliação livre de tensões induzidas. Oficinas de ponta no cenário nacional, como a Carbono Pro em São Paulo (homologada por seguradoras e marcas como Groove e Look), realizam o reparo profissional removendo as fibras comprometidas por desbaste cônico (tapering), reconstruindo a seção com tecidos virgens pré-impregnados (prepreg) curados sob vácuo e temperatura controlada. O processo restabelece a rigidez torcional original adicionando apenas entre 10 e 20 gramas de peso.
Componentes Periféricos e de Direção: Garfos, tubos de direção, guidões integrados, mesas e canotes possuem tolerâncias estreitas e estão expostos a cargas severas de flexão e torção. Guidões apresentam paredes milimétricas nas zonas de fixação; reparos adicionariam camadas que alterariam o diâmetro nominal e impediriam o torque correto, gerando tensões de esmagamento. O garfo, por sua vez, é o elemento mais solicitado em frenagens e impactos frontais. A falha dessas peças resulta em acidentes graves com lesões físicas severas, tornando o descarte pós-queda mandatório. No caso de descarte, marcas internacionais como Canyon, Specialized e Trek exigem a destruição física ou devolução do componente avariado para conceder descontos em programas de substituição por acidente (Crash Replacement), impedindo que peças comprometidas retornem ao mercado.
As limitações dos métodos tradicionais de inspeção
Para mitigar os riscos na compra de bicicletas seminovas no mercado secundário ou após colisões, o mercado adota protocolos analíticos de verificação. Contudo, as ferramentas convencionais falham em entregar um diagnóstico absoluto:
Varredura Visual LED e Boroscopia: Embora a limpeza absoluta e a iluminação focada em regiões de estresse mecânico (como movimento central e escoras traseiras) localizem bolhas e trincas superficiais, e a endoscopia digital inspecione rugas na parede interna, ambas as técnicas não conseguem quantificar delaminações que ocorrem no meio das camadas do laminado.
Teste Acústico de Percussão (Teste da Moeda): Baseia-se no mapeamento de variações de timbre, onde um som abafado ("thud") indica descontinuidade e um som metálico ("tink") sugere integridade. No entanto, essa técnica possui limitações físicas severas. Ela é incapaz de detectar delaminações sutis em áreas de geometria complexa ou espessura de parede variável (como as junções de tubos), onde a própria massa natural altera o som. Portanto, um teste acústico negativo não garante a total integridade estrutural do quadro.
Ultrassom Industrial por Pulso-Eco: Mede o tempo de trânsito das ondas sonoras para identificar a profundidade de fissuras e vazios. Apesar de preciso para falhas paralelas à superfície, apresenta severas dificuldades de acomodação do transdutor em superfícies curvas e junções complexas de bicicletas, além de exigir o uso incômodo de gel acoplante líquido.
A grande oportunidade de mercado: termografia ativa sob demanda
Diante das limitações dos métodos convencionais e do risco de falhas catastróficas assintomáticas, abre-se uma grande oportunidade de mercado para a introdução de serviços especializados de inspeção por Termografia Ativa no segmento de bicicletas de alta performance.

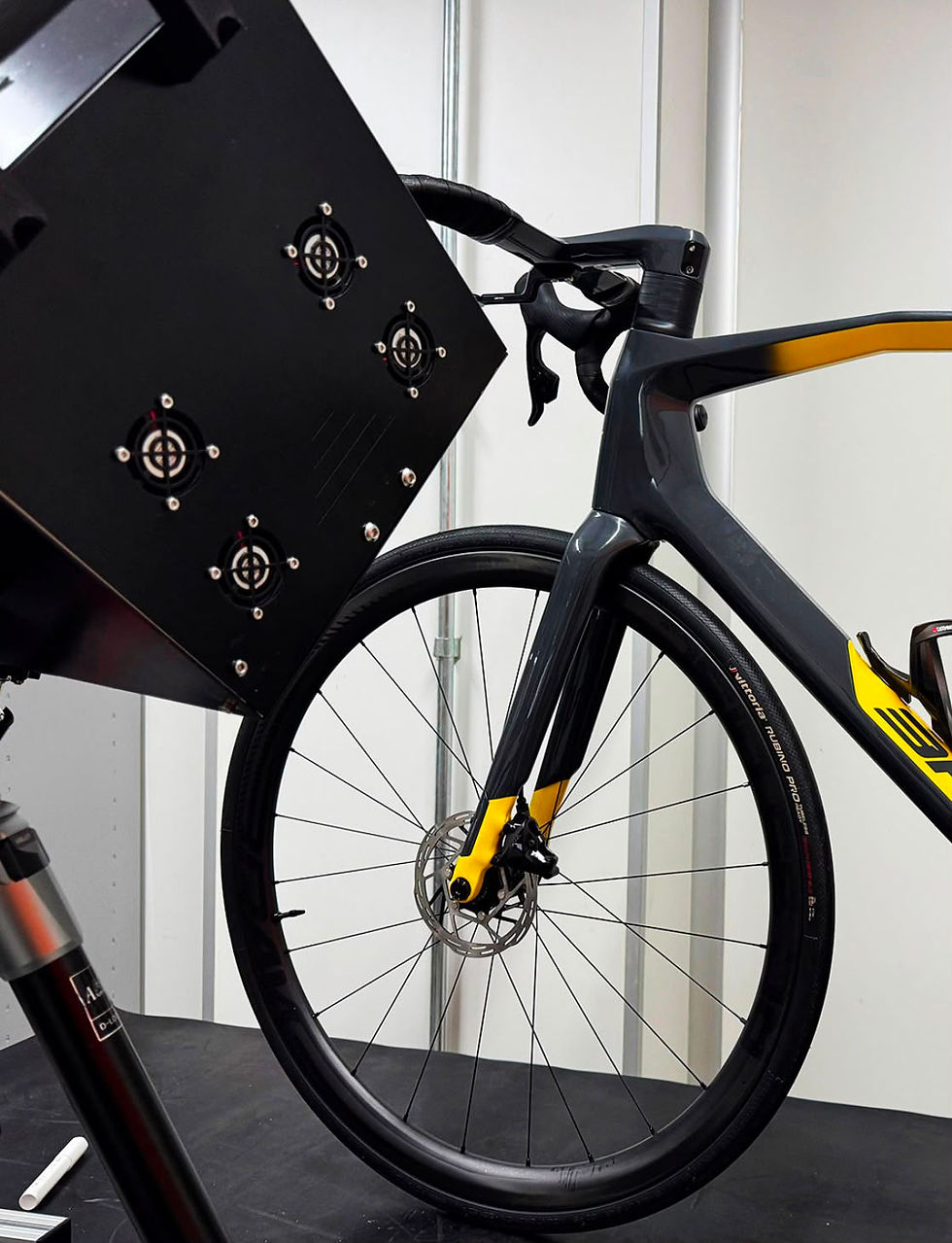

Esta tecnologia consiste na aplicação de um estímulo térmico controlado sobre a superfície da peça, monitorando a dissipação do calor através de câmeras infravermelhas de alta precisão.
Como a resina epóxi possui baixa condutividade térmica em comparação com as fibras de carbono, qualquer delaminação, porosidade ou infiltração de ar atua como um isolante térmico local. O calor acumula-se temporariamente acima do defeito, gerando um padrão de temperatura superficial anômalo e perfeitamente visível ao sistema de diagnóstico.
Essa abordagem tecnológica representa um oceano azul para lojistas, oficinas de reparo, seguradoras e ciclistas que exigem laudos de conformidade com validação científica, substituindo o empirismo por dados quantificáveis.
Valide seu ativo com a liderança técnica da Subiter
A segurança física do ciclista e a proteção do capital investido em uma bicicleta de alta performance não podem depender de suposições ou de avaliações puramente estéticas. Quedas de média energia iniciam danos subsuperficiais silenciosos que degradam o componente sob fadiga cíclica. A introdução de ensaios avançados por termografia ativa é a solução definitiva para homologar a segurança estrutural desse mercado em expansão.
Como empresa líder em termografia ativa no Brasil, a Subiter possui o know-how e a infraestrutura tecnológica para transferir a precisão do setor aeroespacial diretamente para a inspeção de componentes esportivos de alto padrão.
